Fusion bout à bout ou électrofusion : quelle méthode d’assemblage de tuyaux en PEHD convient le mieux à votre projet ?
- Partager
- Éditeur
- Riyang
- Heure de diffusion
- 2026/8/28
Résumé
Le soudage bout à bout et l'électrosoudage permettent tous deux d'obtenir des joints en PEHD robustes et étanches, mais ils conviennent à des applications différentes. Ce guide compare le fonctionnement de chaque méthode, les limites de diamètre et d'alignement des tuyaux, les raccords et l'outillage réutilisable, la préparation des surfaces, la traçabilité et le coût du cycle de vie afin de vous aider à choisir la méthode d'assemblage la plus adaptée à votre projet de canalisation, de réparatio
Le soudage bout à bout et l'électrosoudage sont deux méthodes de thermofusion pour l'assemblage de tuyaux en PEHD, mais elles conviennent à des applications différentes. Le soudage bout à bout consiste à chauffer et à presser directement les extrémités des tuyaux l'une contre l'autre ; c'est la méthode la plus courante pour les longs tronçons rectilignes de tuyaux de grand diamètre. L'électrosoudage utilise un raccord avec serpentin chauffant intégré et est privilégié pour les réparations, les raccordements et les travaux en espaces restreints. Optez pour le soudage bout à bout pour les longs pipelines rectilignes et les grands diamètres ; choisissez l'électrosoudage pour les espaces restreints, les réparations et l'assemblage de tuyaux d'épaisseurs ou de diamètres différents. Les deux méthodes permettent d'obtenir des joints solides et étanches, mais diffèrent par la manière dont la soudure est réalisée et par les domaines où chacune est la plus rentable. Le tableau ci-dessous résume les principales différences pratiques. Le soudage bout à bout permet d'assembler deux extrémités de tuyaux en une seule pièce continue de polyéthylène. Les extrémités sont fixées dans une machine de soudage bout à bout , puis dressées à l'aide d'un outil de dressage afin d'éliminer l'oxydation et d'obtenir des faces carrées et parallèles. Elles sont ensuite pressées contre une plaque chauffante à température contrôlée. Une fois la température de fusion optimale atteinte, la plaque est retirée et les deux extrémités sont mises en contact sous une pression contrôlée et maintenues jusqu'à refroidissement complet du joint. On obtient ainsi une soudure homogène présentant un cordon de soudure interne et externe fin. Le soudage bout à bout exige que les deux extrémités des tuyaux soient du même matériau, du même diamètre nominal et de la même épaisseur. Le profil bas et uniforme du joint bout à bout, ainsi que la possibilité de retirer le bourrelet extérieur si nécessaire, rendent cette méthode particulièrement adaptée aux techniques d'installation sans tranchée telles que le chemisage, l'éclatement de canalisation et le forage dirigé. L'électrofusion utilise un raccord contenant une résistance chauffante intégrée près de sa surface interne. Les extrémités des tuyaux, préalablement préparées, sont insérées dans le raccord, et une machine de soudage par électrofusion fait passer un courant électrique contrôlé à travers la résistance. Celle-ci chauffe le polyéthylène environnant, provoquant la fusion de la surface interne du raccord et de la surface externe du tuyau. Le joint est maintenu par des brides et refroidi sous contrainte avant toute manipulation. L'électrofusion, l'énergie étant délivrée à l'intérieur du raccord, est bien moins dépendante du savoir-faire de l'opérateur qu'un trempage thermique manuel. Les machines modernes lisent le code-barres du raccord et appliquent automatiquement la tension et le temps de fusion appropriés, ce qui permet également un enregistrement fiable des données. Pour les longs tronçons rectilignes de nouvelles canalisations en tranchées à ciel ouvert, le soudage bout à bout est généralement privilégié. Il permet d'obtenir un tuyau continu et monolithique, sans raccord supplémentaire à chaque joint, et le coût par joint reste faible même pour les diamètres importants. C'est pourquoi le soudage bout à bout est la technique dominante pour les conduites principales et les lignes de transport de grand diamètre. L'électrofusion peut également être utilisée sur les conduites droites et est courante pour les canalisations de distribution et de service de petit diamètre où les raccords sont nombreux et l'accès limité. En contrepartie, chaque raccord engendre le coût d'un consommable, qui peut devenir important sur une longue canalisation. L'électrofusion est la méthode privilégiée lorsque l'espace est restreint ou lorsqu'il s'agit d'une réparation plutôt que d'une nouvelle installation. Les manchons, les selles de réparation et les raccords de patch permettent à une équipe de raccorder ou de réparer une canalisation à l'intérieur d'une tranchée, autour d'autres réseaux ou contre une conduite principale sous tension existante, sans nécessiter le long bâti et l'alignement parfait d'une machine de soudage bout à bout. L'électrofusion est également la méthode standard pour ajouter un nouveau branchement ou une dérivation à une conduite principale en PE existante à l'aide de selles et de tés. Le soudage bout à bout a encore un rôle à jouer dans les réparations, mais il nécessite généralement plus d'espace pour positionner la machine et aligner le tuyau, il est donc moins pratique pour les raccordements confinés dans les fossés. Les deux méthodes imposent des exigences différentes au tuyau lui-même. Le soudage bout à bout exige que les deux extrémités aient le même diamètre extérieur et la même épaisseur de paroi, et les brides de la machine corrigent généralement la légère ovalisation qui peut se produire pendant le stockage et le transport. Le tuyau doit également être aligné sur un axe commun afin que le joint soit uniforme sur toute sa circonférence. L'électrofusion est plus tolérante aux variations géométriques. Avec des raccords adaptés, elle permet d'assembler des tuyaux d'épaisseurs différentes et, dans certains cas, des polyéthylènes de qualités différentes, comme le PEBD et le PEHD. Cependant, les extrémités des tuyaux insérées dans le raccord doivent être parfaitement rondes, dans les limites de tolérance spécifiées par le fabricant. Si leur forme ovale dépasse cette tolérance, il est impératif de les redresser à l'aide de colliers de serrage avant l'insertion ; à défaut, l'espace annulaire entre le tuyau et le raccord devient irrégulier et l'assemblage risque de se rompre. L'une des différences de coût les plus flagrantes réside dans la répartition des dépenses. Le soudage bout à bout nécessite un outillage important mais peu de consommables : la machine, l'outil de dressage et la plaque chauffante sont utilisés pour des milliers de joints. L'électrofusion inverse cette tendance : la machine est relativement simple, mais chaque joint requiert un raccord dont le prix augmente avec le diamètre. Sur une conduite principale de grand diamètre, le coût des raccords pour l'électrofusion peut largement dépasser celui de la machine pour le soudage bout à bout, ce qui explique pourquoi les conduites principales de grand diamètre sont presque toujours soudées bout à bout. Les deux méthodes échouent si les extrémités des tuyaux ne sont pas propres, sèches et correctement préparées. Elles doivent être mises en œuvre par des opérateurs formés et qualifiés. Pour le soudage bout à bout, l'étape de surfaçage permet d'aplanir les extrémités et d'éliminer la couche d'oxydation superficielle avant chauffage. Pour l'électrofusion, les extrémités des tuyaux doivent être grattées mécaniquement pour éliminer la couche d'oxyde, à la profondeur spécifiée par le fabricant du raccord, puis marquées à la profondeur d'insertion correcte. La surface préparée doit être exempte de graisse, d'humidité et de saletés, et la zone de travail doit être protégée du vent et des intempéries susceptibles de refroidir ou de contaminer la soudure. La profondeur de raclage exacte, la température de chauffage, la pression de fusion et les temps de refroidissement sont définis par les fabricants de raccords, de tuyaux et d'équipements, ainsi que par la norme d'installation applicable. Ces valeurs ne sont pas universelles ; il convient de toujours suivre la procédure écrite spécifique aux produits à assembler. Les deux méthodes garantissent un suivi qualité rigoureux, essentiel pour les services publics et la rédaction des spécifications. Une machine de soudage bout à bout moderne enregistre la température de l'élément chauffant, la pression de fusion, la pression de maintien, le temps de fusion et, souvent, les dimensions du cordon, permettant ainsi de vérifier la conformité de chaque joint à la procédure. Les machines d'électrofusion enregistrent la tension, le courant, le temps de fusion et le code-barres du raccord, associant chaque joint à un raccord spécifique et à ses paramètres. Certains raccords d'électrofusion sont également équipés d'un indicateur visuel de fusion confirmant la fin du cycle. Ces enregistrements de données facilitent l'inspection et la réception, et les contrôles visuels de l'assemblage fini, tels que la taille et la forme du cordon de soudure bout à bout, restent une partie intégrante du contrôle qualité de routine. Le soudage bout à bout est généralement la solution la plus économique : outillage réutilisable, pas de frais d'ajustement par joint et production continue rapide le long d'un alignement droit. L'électrofusion est souvent globalement moins coûteuse une fois pris en compte les risques d'accès restreint et de retouche, car la machine est plus petite et le cycle est moins dépendant de l'opérateur, même si chaque raccord engendre des coûts supplémentaires. Le coût total doit prendre en compte l'investissement initial dans la machine, la formation et le temps des opérateurs, les consommables par joint, ainsi que le risque et le coût d'un joint défectueux nécessitant une réfection. La méthode la moins chère par joint n'est pas toujours la plus économique pour l'ensemble du projet. Utilisez la liste de contrôle ci-dessous pour affiner rapidement votre choix. Comparez les solutions de fusion bout à bout et d'électrofusion de Riyang pour trouver celle qui correspond à votre gamme de tuyaux, à l'accessibilité de votre site et à vos exigences en matière d'enregistrement de la qualité. Non. Le soudage bout à bout exige que les deux extrémités des tuyaux soient du même matériau, du même diamètre nominal et de la même épaisseur de paroi. L'électrofusion permet de s'adapter à des épaisseurs de paroi différentes grâce à des raccords appropriés. L'électrofusion est généralement préférable, car elle nécessite beaucoup moins d'espace et aucun alignement long et rectiligne. Les raccords et les pièces de réparation sont conçus précisément pour ce type de travaux en milieu confiné, dans les fossés. En général, non. Les raccords électrosoudables dépassent de la surface du tuyau et sont donc moins adaptés aux méthodes sans tranchée. Le soudage bout à bout, avec son profil bas et son bourrelet externe amovible, est la solution standard pour l'installation sans tranchée. Cette technique est surtout courante pour les diamètres inférieurs à 250 mm environ, principalement parce que le coût des raccords augmente avec le diamètre, mais il n'existe pas de limite supérieure technique stricte. En pratique, les conduites principales de grand diamètre sont presque toujours raccordées par fusible bout à bout pour des raisons de coût et de résistance. Le soudage bout à bout dépend généralement davantage du jugement de l'opérateur lors du chauffage et de la formation du cordon. L'électrofusion est plus automatisée, le cycle étant donc moins dépendant de l'habileté manuelle, bien que les deux procédés requièrent des opérateurs formés. Oui. La couche superficielle oxydée doit être éliminée par grattage, à la profondeur spécifiée par le fabricant du raccord, avant l'insertion du tuyau dans le raccord. Vous avez un diamètre de tuyau ou un scénario de réparation précis en tête ? Contactez-nous pour discuter de la méthode d’assemblage en PEHD la mieux adaptée à votre projet. Fusion fessière vs électrofusion : aperçu

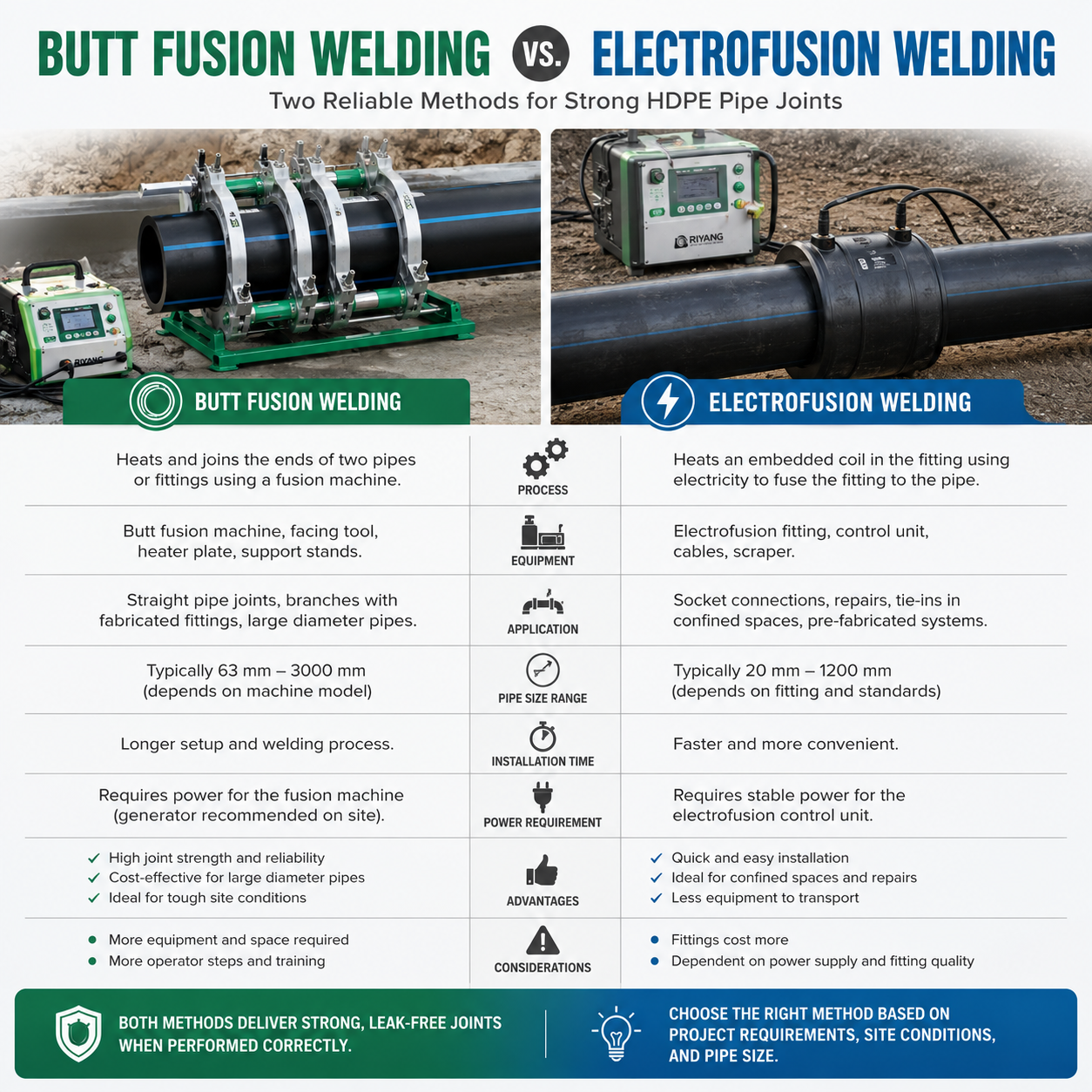

Critère Fusion des fesses Électrofusion Comment se forment les articulations Les extrémités des tuyaux sont chauffées et pressées ensemble directement Une résistance chauffante intégrée au raccord permet de faire fondre ensemble le tuyau et le raccord. Gamme de tuyaux typique Diamètre extérieur approximatif de 50 mm à 2000 mm. Diamètre extérieur approximatif de 16 mm à 710 mm ; le plus souvent inférieur à 315 mm. Épaisseur de paroi Les extrémités des tuyaux doivent avoir le même diamètre et la même épaisseur de paroi. Des parois d'épaisseurs et de diamètres différents peuvent être assemblées à l'aide de raccords adaptés. Consommables Aucun ajustement n'est nécessaire pour un assemblage droit ; l'outillage est réutilisable. Un raccord consommable par joint, le coût augmentant avec la taille Accès au site Nécessite de l'espace autour du tuyau et un alignement axial droit Travaux dans les tranchées et les espaces à faible hauteur libre Dépendance de l'opérateur Niveau supérieur ; l'opérateur surveille le chauffage et le comportement des billes. Plus bas ; la machine contrôle le cycle de fusion Traçabilité Enregistre la température, la pression, le temps et les dimensions des perles Enregistre la tension, le courant, le temps et le code-barres correspondant méthodes sans tranchée Parfaitement adapté ; profil bas, bourrelet extérieur amovible Moins adapté ; les raccords dépassent de la surface du tuyau Comment fonctionne la fusion fessière
Comment fonctionne l'électrofusion ?
Installation de pipeline droit
Réparations, raccordements et accès restreint
Exigences relatives à la taille et à l'alignement des tuyaux
Accessoires consommables vs outillage réutilisable
Préparation de l'opérateur et raclage de surface
Traçabilité et contrôles de qualité
Coût du cycle de vie par type de projet
Conduites principales droites de grand diamètre
Petites canalisations, réparations et raccordements
Matrice de décision et liste de contrôle
Foire aux questions
Peut-on assembler par fusion bout à bout des tuyaux d'épaisseurs de paroi différentes ?
Quelle méthode est la meilleure pour une réparation à l'intérieur d'une tranchée ?
L'électrofusion peut-elle être utilisée pour le forage dirigé ou le tubage ?
L'électrofusion est-elle réservée aux tuyaux de petit diamètre ?
Quelle méthode requiert le plus de compétences de l'opérateur ?
Dois-je gratter le tuyau avant l'électrofusion ?
Points clés à retenir
Références
