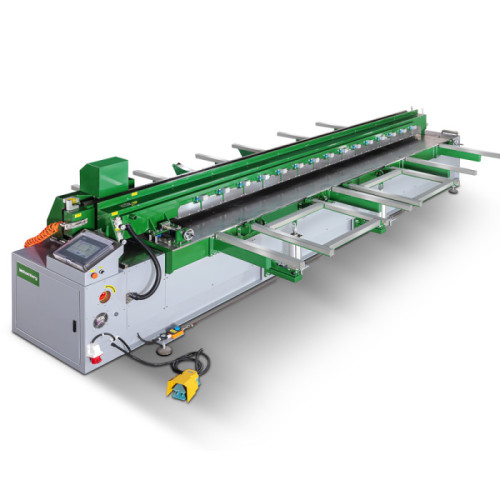

Soudeuse bout à bout pour plaques plastiques Série RPH
- modèle
- RPH1500, RPH2000, RPH3000, RPH4000, RPH4500, RPH5000, RPH6000
propriété
- Certificat
- CE, ISO9001
- Matériau d'emballage
- Caisse en contreplaqué
- MOQ
- 1 jeu
- Alimentation
- Pneumatique
- Catégorie
- Soudage de tôles plastiques
- Matériaux soudables
- PEHD, PP, PVC, PVDF, etc.
- Type de soudage
- Soudage bout à bout
- Épaisseur de tôle compatible
- 3 à 60 mm
- Fonctionnement
- Automatique
Évaluation
Description
Présentation de la Série RPH de Machine de Soudure Bout à Bout pour Tôles Plastiques
La série RPH est dotée d'un châssis en acier robuste conçu pour le soudage de feuilles en PEHD, PP, PVC et autres thermoplastiques. Les composants clés de Mitsubishi (automate programmable), SMC (vérins) et Omron (régulateurs de température) sont parfaitement adaptés pour garantir des performances de soudage stables et fiables. La table de travail renforcée améliore la résistance à la flexion, les brides de verrouillage haute densité assurent une répartition uniforme de la pression et le système de centrage indépendant garantit un alignement précis des feuilles, maintenant ainsi une qualité de soudure constante même lors de longues séries de production. La série prend en charge des épaisseurs de feuilles de 3 à 40 mm, avec des options pour 60 mm et plus disponibles sur demande, et des largeurs de travail de 1 500 à 6 000 mm (personnalisables jusqu'à 7 000 mm). L'interface opérateur intuitive permet un contrôle efficace du processus et une utilisation aisée.
Schéma de soudage
Spécifications du produit
Détails du produit | ||||||||
MODÈLE | RPH1500 | RPH2000 | RPH3000 | RPH4000 | RPH5000 | RPH6000 | RPH7000 | |
Longueur de travail maximale (mm) | 1500 | 2000 | 3000 | 4000 | 5000 | 6000 | 7000 | |
Épaisseur de la tôle (mm) | 3 - 15 | 3 - 20 | 3 - 40 | |||||
Diamètre minimal du cylindre (mm) | 250 | 350 | 450 | 450 | 700 | 700 | 750 | |
Section minimale du canal (mm) | 200 x 220 | 250 x 270 | 320 x 350 | 320 x 370 | 420 x 450 | 420 x 450 | 420 x 470 | |
Pression d'air comprimé (bar) | 4 - 8 | |||||||
Élément chauffant (mm), revêtement en téflon, température maximale : 260 °C | 1750 x 85 x 20 | 2250 x 85 x 20 | 3250 x 85 x 20 | 4250 x 85 x 20 | 5250 x 85 x 20 | 6250 x 85 x 20 | 7250 x 85 x 20 | |
Alimentation électrique | 230V, 50/60Hz | 230/400V,
3/N/PE, 60/60HZ | ||||||
Puissance nominale (kW) | 3 | 3.5 | 7.2 | 7.8 | 8.5 | 11 | 13 | |
Dimensions de la machine (mm) | 2150x600x1200 | 3050x2000x1200 | 4750x2500x1200 | 5750x2500x1200 | 6750x2500x1200 | 7750x2500x1200 | 8750x2500x1200 | |
Caractéristiques
Présenté par
• Plaque chauffante avec une précision de ±5 °C, fiable pour les grandes tôles et les environnements variables.
• La structure en acier synchronisée de la table de travail assure une répartition uniforme de la pression sur toute la largeur de soudage.
• Pinces de verrouillage haute densité pour un positionnement précis de la tôle et des soudures sécurisées.
• Système de contrôle PLC Mitsubishi pour la gestion automatisée des séquences de soudage et des paramètres.
• Le processus de soudage est conforme aux normes de température et de qualité DVS 2207.
• Capacité de soudage de 3 à 40 mm, épaisseurs de soudage spéciales jusqu'à 60 mm.
• Les paramètres de soudage peuvent être enregistrés pour le suivi de la qualité et la traçabilité.
Options disponibles
• Accessoire de soudage vertical à 90°

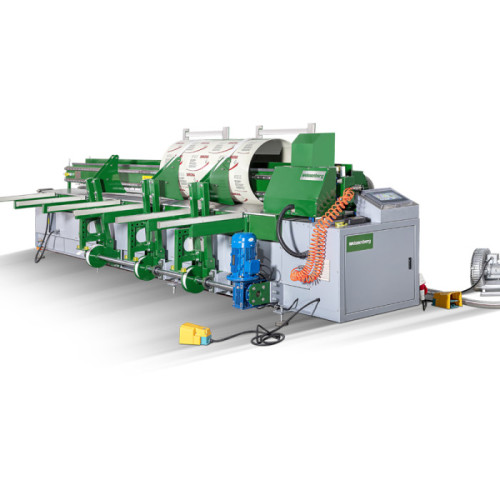

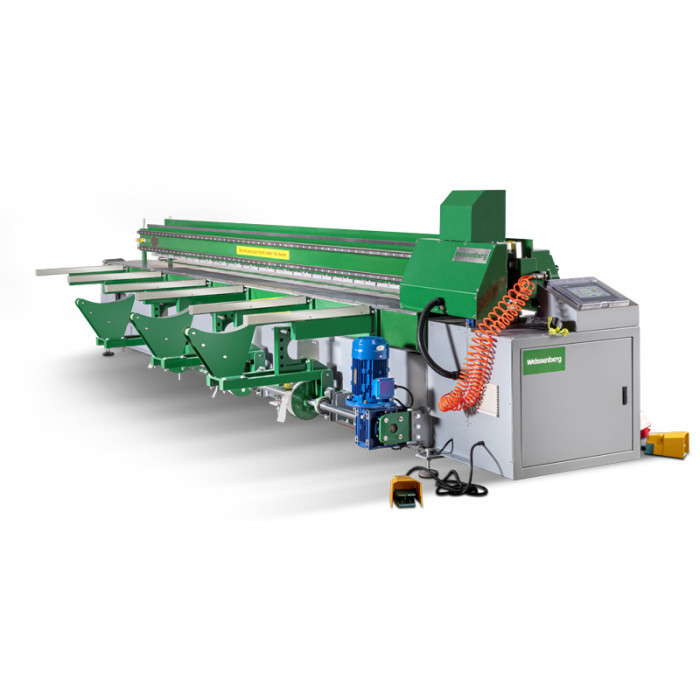

• Accessoire de soudage en rotation
• Télécommande (avec câble)
• Avertisseur sonore
• Interface USB pour l'enregistrement des données de soudage sur une clé USB
