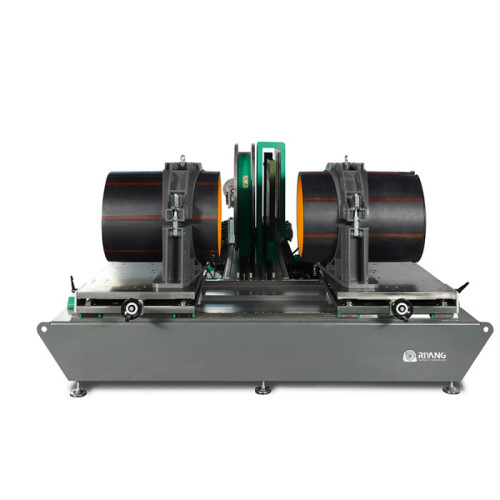

Machine de fabrication de raccords ATLA800 CNC 400MM - 800MM (16" IPS - 32" IPS)
- modèle
- ATLA800 CNC
propriété
- Certificat
- CE, ISO9001
- Matériau d'emballage
- Caisse en contreplaqué
- MOQ
- 1 jeu
- Plage de travail en mm
- 400mm - 800mm
- Plage de travail en pouces
- 16" IPS - 32" IPS
- Type de raccord fabriqué
- Coudé, Té, Croix et Y
- Matériaux soudables
- PEHD, PP, PVDF, etc.
- Norme de soudage par fusion appliquée
- ISO21307, DVS2207, ASTM F2620 etc.
Évaluation
Description

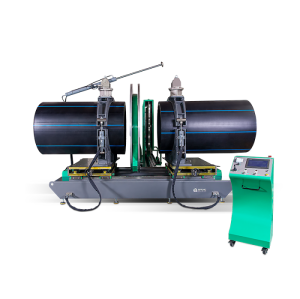

Machine de fabrication de raccords ATLA800 CNC 400MM - 800MM (16" IPS - 32" IPS)

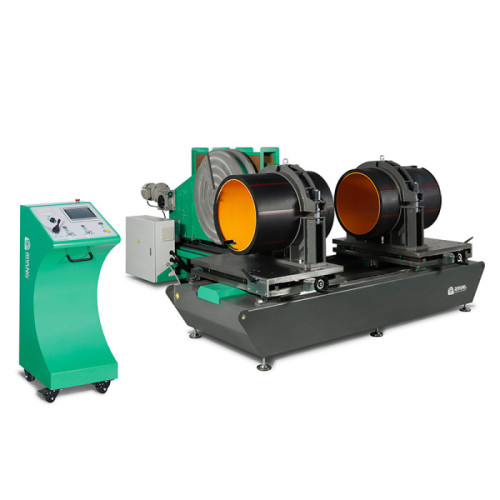

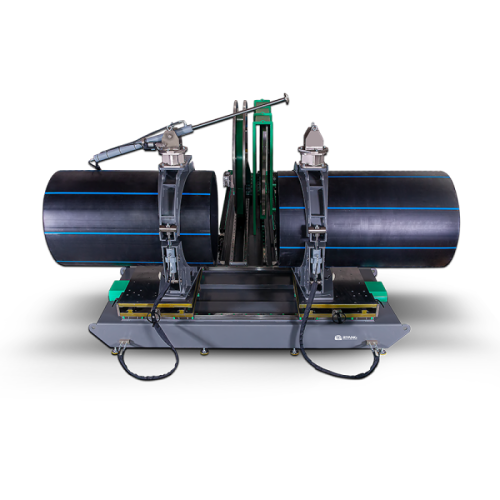

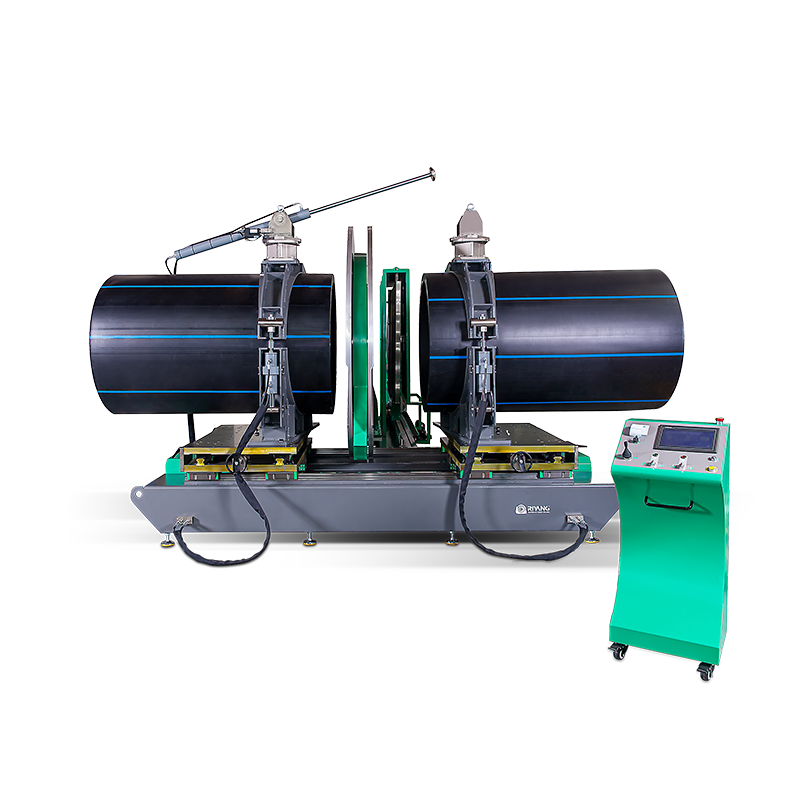

L'ATLA800CNC est la machine de fabrication de raccords en PEHD à commande numérique par ordinateur phare de Riyang. Conçue pour la précision et l'efficacité de la fabrication de raccords thermoplastiques de grand diamètre, elle est conçue pour traiter des tubes de 400 à 800 mm. Elle est idéale pour la production de coudes, de tés, de croix et de raccords en Y en PEHD, PP et PVDF.
Spécifications techniques | |||
PLAGE DE SOUDAGE Ø EXT. (MM) | 400mm - 800mm | ||
PLAGE DE SOUDAGE Ø EXT. (PO) | 16" IPS - 32" IPS | ||
TYPES DE RACCORDS FABRIQUÉS | 0°–90° (Coude, Té, Croix), 45°/60° (Y) | ||
MATÉRIAUX APPLICABLES | Manuel ou automatique | ||
SYSTÈME DE COMMANDE | PEHD, PP, PVDF | ||
ALIMENTATION ÉLECTRIQUE | 380V, 50Hz | ||
CONSOMMATION ÉLECTRIQUE TOTALE | 54.5 KW | ||
Système de commande CNC intelligent avec intégration IoT

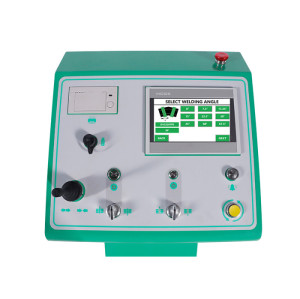

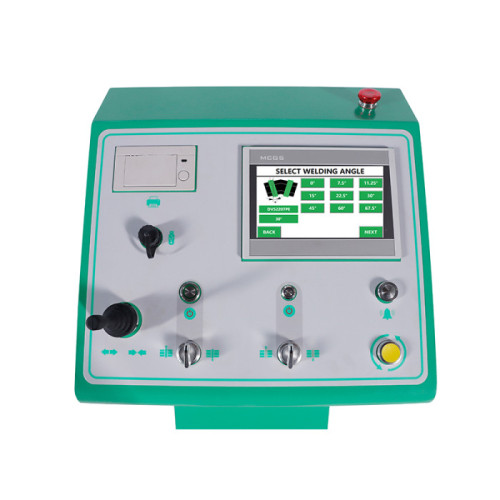

> Équipé d'un panneau de commande CNC entièrement automatique, l'ATLA800CNC simplifie l'ensemble du processus de soudage.
> Les opérateurs peuvent définir la SDR, le diamètre du tube et les normes de soudage, après quoi le système exécute automatiquement le soudage.
> La mémoire intégrée enregistre chaque cycle de soudage et permet l'exportation des données par USB ou l'impression directe.
> Le module IoT intégré prend en charge les diagnostics à distance, les mises à jour logicielles et l'assistance technique en temps réel.
Technologie servomoteur et maintenance économique
> L'élément chauffant et le dispositif d'ajustage sont alimentés par des servomoteurs pour des mouvements précis, rapides et silencieux.
> La conception brevetée de l'élément chauffant à insérer permet de remplacer uniquement l'élément défectueux au lieu de l'élément chauffant complet, réduisant ainsi considérablement les coûts de maintenance.
> La plaque d'ajustage haute résistance est dotée de deux lames d'un côté, garantissant un surfaçage propre et efficace.
> Le programme CNC amélioré permet une traçabilité complète du soudage et une interface utilisateur conviviale.
Conception mécanique robuste et composants de qualité internationale
> Châssis de machine robuste, thermolaqué pour une meilleure résistance à la corrosion.
> Pièces détachées provenant de fournisseurs de renommée mondiale tels que Siemens, Wika, Schneider, Dupont, etc.
> Garantie de 2 ans, la meilleure du secteur.

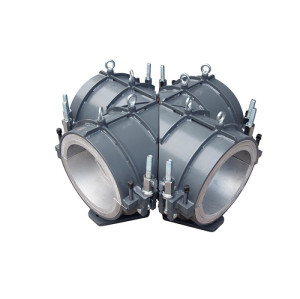

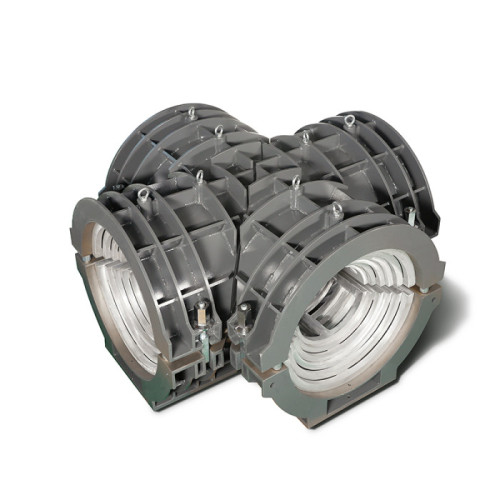

- Colliers de serrage en Y couvrant les plages de φ400 à φ800 (45° et 60°)
- Support de bride
- Colliers étroits
- Colliers de serrage à fermeture et ouverture hydrauliques
- Colliers de serrage à verrouillage et déverrouillage hydrauliques
- Vérin de fixation supérieur
- Barrière de sécurité
