Machine de fabrication de raccords ATLA315 CNC 90 mm - 315 mm (3" IPS - 12" IPS)
- modèle
- ATLA315 CNC
propriété
- Certificat
- CE, ISO9001
- Matériaux d'emballage
- Boîte en contreplaqué
- MOQ
- 1 ensemble
- Plage de travail en mm
- 90 mm - 315 mm
- Plage de fonctionnement en pouces
- IPS 3" - IPS 12"
- Type de raccord fabriqué
- Bend, Tee, Cross et Wye
- Matériaux soudables
- PEHD, PP, PVDF, etc.
- Norme de soudage par fusion appliquée
- ISO21307, DVS2207, ASTM F2620 etc.
Évaluation
Description
Aperçu

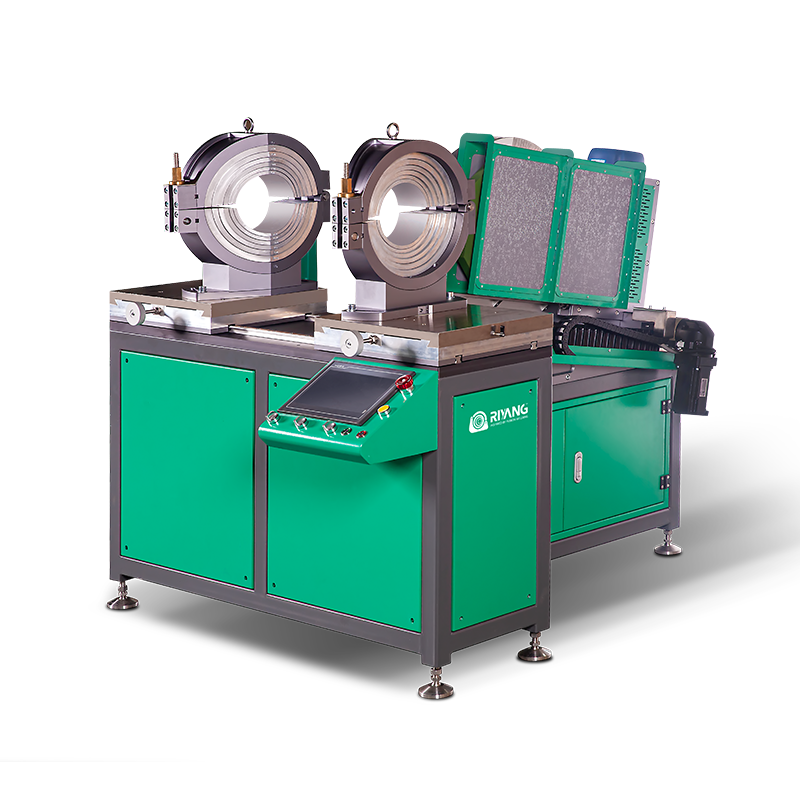

L'ATLA315CNC est la machine phare de Riyang pour la fabrication de raccords en PEHD à commande numérique. Conçue pour une précision et une efficacité optimales dans la production de raccords thermoplastiques de petit diamètre, elle peut traiter des tubes de 90 à 315 mm et est idéale pour la fabrication de coudes, tés, croix et Y en PEHD, PP et PVDF.
Spécifications techniques | |
Plage de soudage en mm | 90 mm - 315 mm |
Plage de soudage en pouces | IPS 3" - IPS 12" |
Types de raccords fabriqués | 0°–90° (coude, té, croix), 45°/60° (Yé) |
Matériaux applicables | PEHD, PP, PVDF |
Système de contrôle | Automatique |
Alimentation | 380 V, 50 Hz |
Consommation électrique totale | 10 kW |
Force du système | 900 N |
L'innovation et la précision ont considérablement augmenté.
Toutes les brides principales sont fabriquées en aluminium moulé sous pression et usinées avec précision sur des centres d'usinage CNC. Ceci garantit non seulement une excellente robustesse, mais aussi une précision supérieure, améliorant considérablement la précision de la fabrication des raccords lors du soudage. Le mouvement de la fraiseuse, du dispositif de chauffage et des chariots est assuré par des servomoteurs, garantissant des déplacements rapides et stables, tandis que leurs positions sont contrôlées avec précision par des codeurs et un automate programmable.
Contrôle intelligent, traçabilité fiable
Pour la production en série, les mêmes paramètres peuvent être réutilisés sans saisie répétée, ce qui améliore considérablement l'efficacité. Le système stocke jusqu'à 10 000 enregistrements de soudage et, grâce à la prise en charge de l'exportation des données au format PDF via USB, il assure une traçabilité complète et la conformité aux exigences du projet.
Système de commande CNC intelligent avec intégration IoT

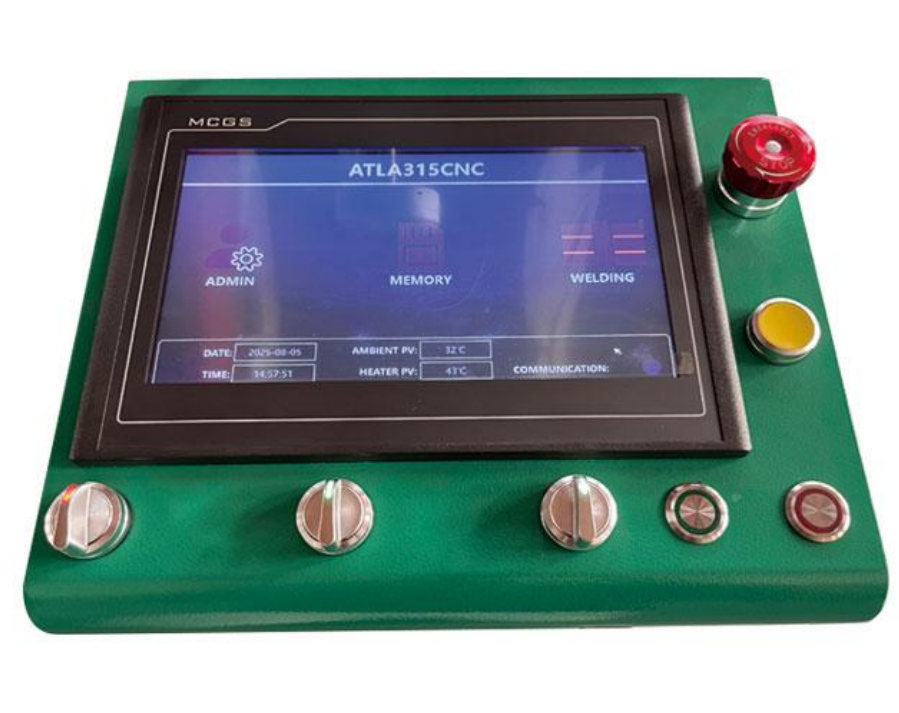

Doté d'un panneau de commande CNC entièrement automatisé, l'ATLA315CNC simplifie l'ensemble du processus de soudage. Les opérateurs peuvent paramétrer le SDR, le diamètre du tube et les normes de soudage ; le système exécute ensuite le processus de soudage automatiquement.
La mémoire intégrée enregistre chaque cycle de soudage et permet l'exportation des données via USB ou impression directe. Le module IoT intégré prend en charge les diagnostics à distance, les mises à jour logicielles et l'assistance technique en temps réel.

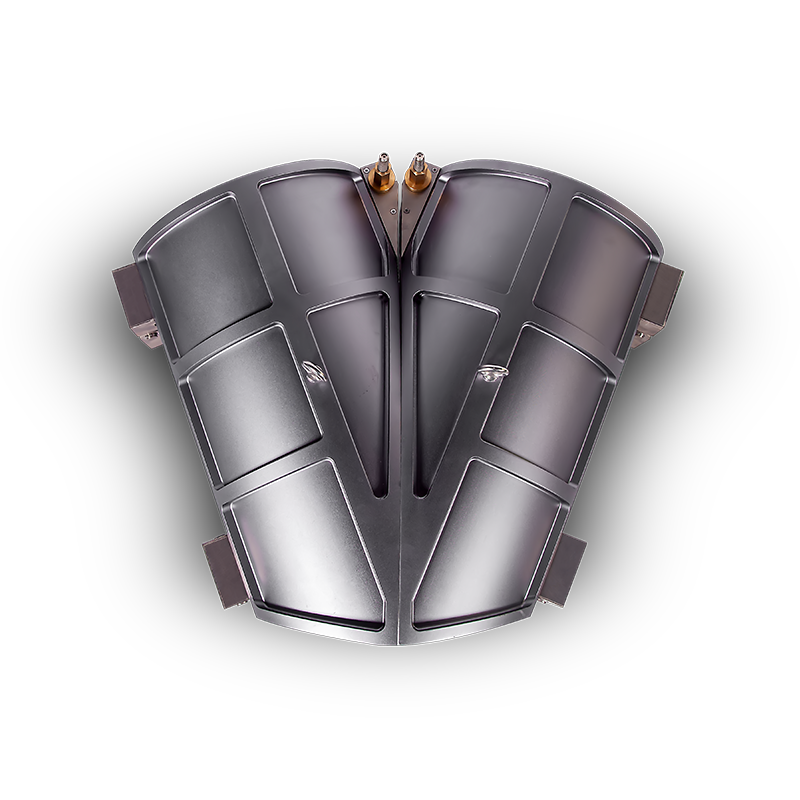

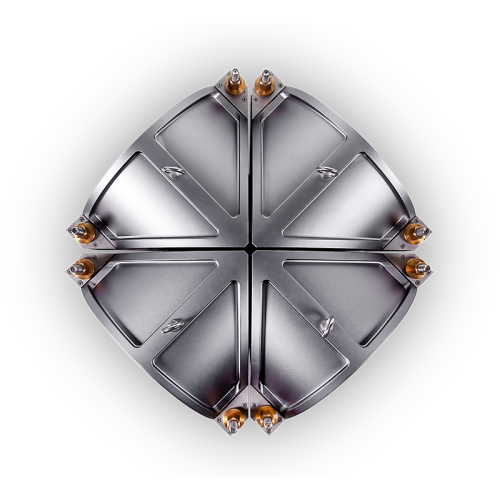

- Colliers en Y couvrant les plages de φ90 à φ315 (45° et 60°)

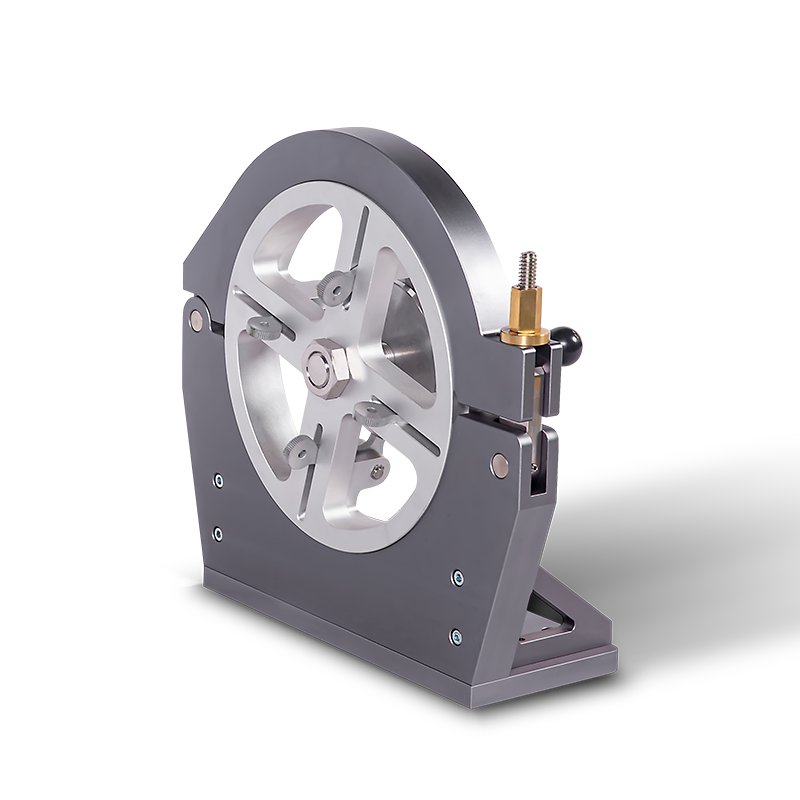

- Support de bride à ergot

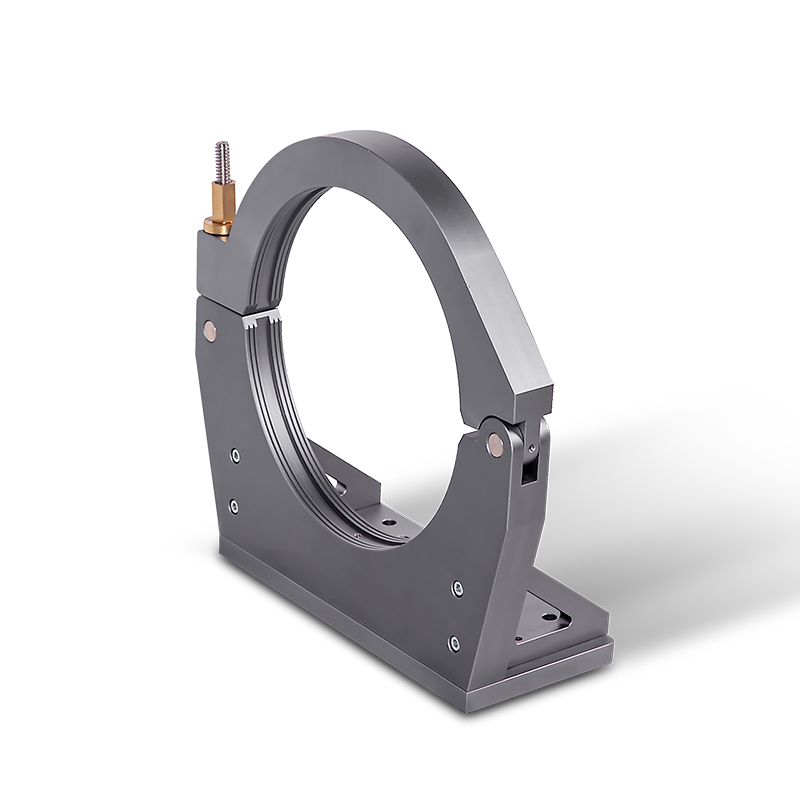

- Pinces étroites
